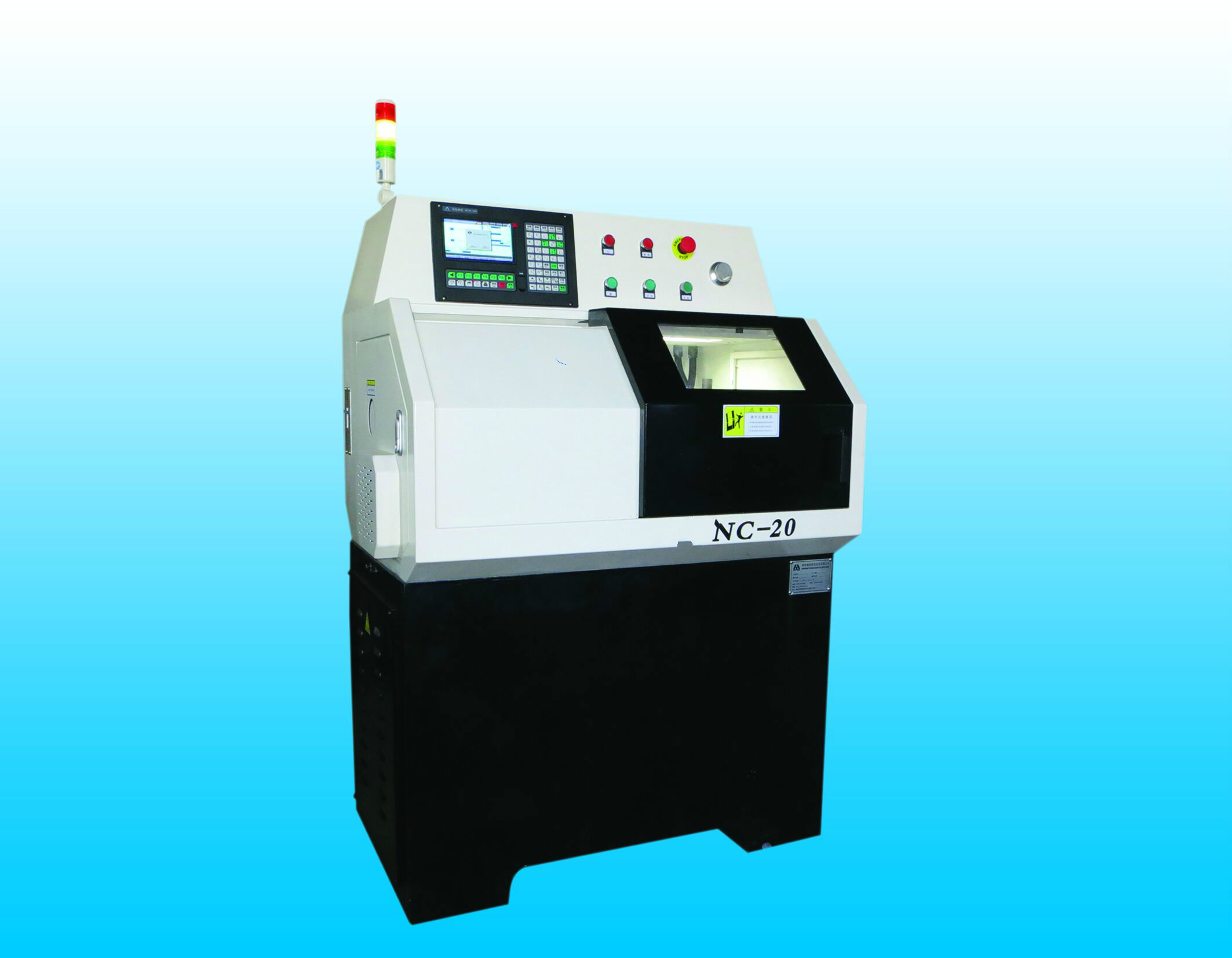

FST-NC0620

cat: | updatetime:2015-03-11 16:19:24 | hits:0

Item

 Specification

 Parameter

1

Controlled and linkage axis numbers

2 axes (X, Z axis)

2

Maximum length of processing parts

210mm/120mm(with support)

3

Minimum setting unit

0001mm

4

Smallest movement unit (pulse equivalent)

X axis00005mm  Z axis0. 001mm

5

Max Programming size

+9999.999 mm

6

Cutting speed

1~ 6000 mm/min

7

Tool changer placing mode

Row/gang tool

8

Holders specifications

12

9

Controlable tool number

8

10

Rated Voltage

Three phase AC 380V

11

Rated Frequency

50 Hz

12

Maximum input power

3 KW

13

X axis Maximum travel

110 mm  (Volume diameter  320mm  )

14

Z axis Maximum travel

210mm

15

Maximum diameter of processing the bar

20mm

16

Servo motor (maximum no load speed)

15000 mm/minXZ axis

17

Spindle motor power

2.2KW

18

Spindle speed range

50~4000(RPM)

19

Input compressed air pressure

0.4~0.6MPa

20

Control System

Taiwan SYNTEC

21

       Motor

Panasonic servo motor(0.4KW)

22

        Screw

X axis1404×294mm、 Z axis 1604×360mm

23

Guide rail

Taiwan HIWIN Linear Guides

23

Inverter

INVT

24

Encoder

REP

25

  Machine Net Weight(kg)

About 800
